Nouvelle résistance de shunt à plaques métalliques 12 W à profil ultra bas de ROHM : solution idéale pour les modules d’alimentation refroidis double face dans les applications automobiles et industrielles
Des variantes de classe 0,2 Milliohm (PSR100) et 15 W (PSR330) dans la taille la plus petite* de l’industrie sont également en cours de commercialisation.

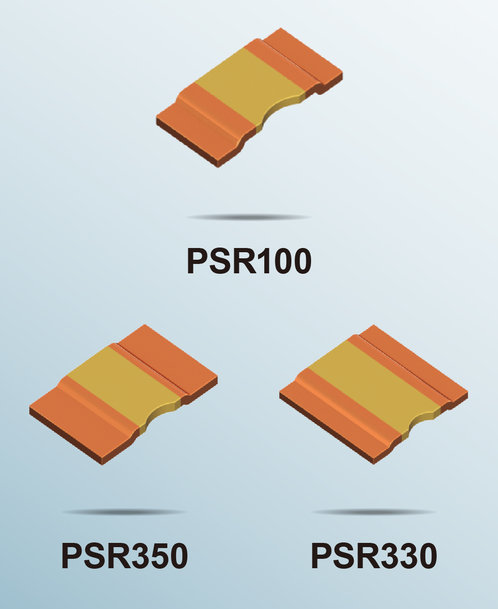

ROHM a développé la plus fine* (H :0,03 pouce/0,85 mm) résistance de shunt à plaques métalliques de 12 W de l’industrie (PSR350). Elle est optimisée pour les applications de haute puissance dans les marchés de l’automobile et de l’équipement industriel. ROHM élargira également la gamme PSR en y ajoutant un modèle de 0,2 mΩ (PSR100) ainsi qu’un modèle de 15 W dans la plus petite taille de l’industrie (PSR330).
Les résistances de shunt sont utilisées depuis longtemps dans les modules de puissance des équipements industriels. De même, dans le secteur automobile, on assiste à une hausse du nombre de modules de puissance compacts à double refroidissement adoptés dans les applications d’Inverter des xEV exigeant des puces d’appareils d’alimentation incorporées (IGBT et MOSFET SiC) et des résistances de shunt pour réduire la taille du boîtier.
Les résistances de shunt conventionnelles à plaques métalliques réduisent l’efficacité de refroidissement des appareils d’alimentation en raison de leur profil relativement haut. Mais la diminution de la hauteur s’est avérée difficile, car il est nécessaire de prototyper et d’évaluer une variété de matériaux de soudage dans différentes configurations. ROHM est en mesure de tirer parti de ses points forts en matière de fabrication et de conception pour créer des prototypes en petits lots dans une gamme de matériaux et de modèles de soudage. Cette capacité de développement flexible et adaptée aux besoins du marché permet de développer les résistances de shunt de puissance les plus fines du marché.

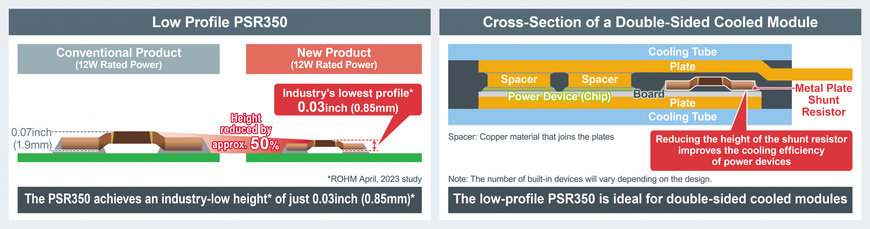

Le modèle PSR350 utilise le système de production intégré verticalement de ROHM ainsi que l’optimisation des matériaux et des processus pour atteindre une épaisseur de seulement 0,03 pouce (0,85 mm), soit environ la moitié de celle des produits conventionnels de la classe 12 W. La même technologie est utilisée pour développer la plus petite résistance de shunt de 15 W (0,25 pouce x 0,25 pouce / 6,4 mm x 6,4 mm) de l’industrie (PSR330). Cela réduit la taille d’environ 65 % par rapport aux produits conventionnels de la même classe, ce qui contribue à réduire la surface de montage dans une large gamme d’applications haute puissance. Dans le même temps, le modèle PSR100 sera disponible dans un modèle de 0,2 mΩ qui étend la limite inférieure des 0,3 mΩ existants pour permettre la détection de courants encore plus élevés.
À l’avenir, ROHM continuera de contribuer à la miniaturisation et aux économies d’énergie des applications de haute puissance en améliorant les performances de sa vaste famille de résistances de shunt à plaques métalliques.
Série PSR

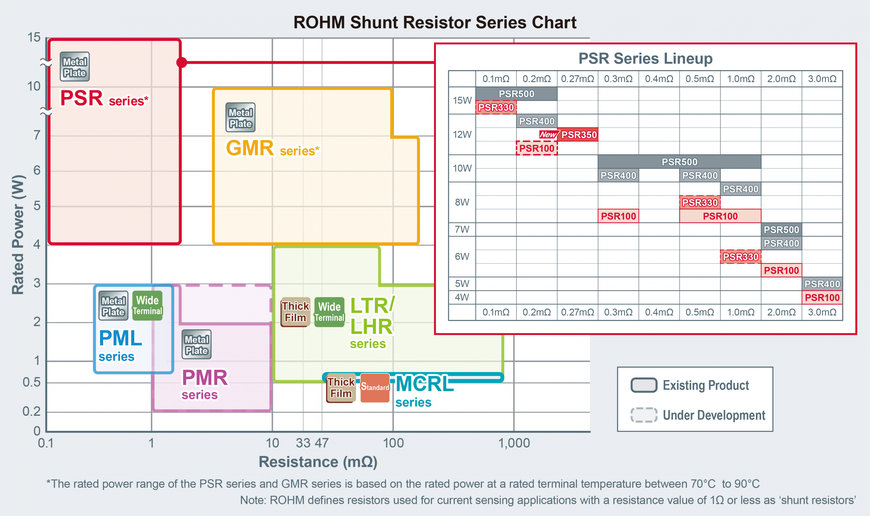

La série PSR de ROHM, couvrant la gamme haute puissance, est de plus en plus adoptée dans les applications automobiles et d’équipements industriels. Traditionnellement, il y avait une relation de compromis entre la puissance nominale et la taille des résistances, ce qui rendait difficile de concilier les deux. Cependant, le système de production intégré verticalement de ROHM permet un cycle de développement rapide grâce au prototypage de petits lots. L’optimisation de la sélection des matériaux ainsi que du processus de fabrication permet d’obtenir une puissance nominale élevée dans une taille compacte tout en réduisant le coefficient de température de résistance par rapport aux produits généraux à puissance nominale égale. Cela contribue à une miniaturisation accrue et à une fiabilité améliorée dans de nombreuses applications.

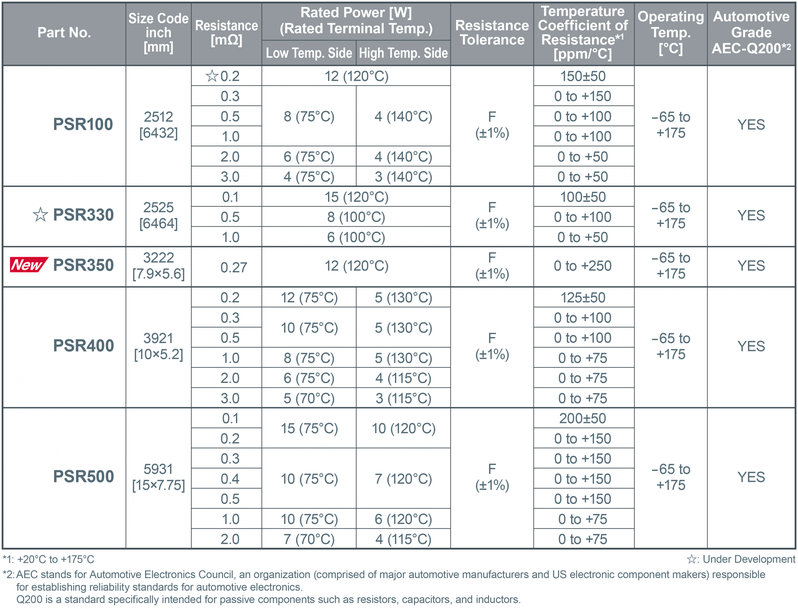

Gamme série PSR
Exemples d’applications
Ces nouveaux produits sont adaptés à la détection de courant élevé dans les applications équipées de moteurs et/ou de batteries li-ion.
- Automobile : direction assistée électronique (EPS), compresseurs électriques, onduleurs principaux,chargeur embarqué (OBC), DC-DC, système de gestion de la batterie (BMS)
- Équipements industriels : modules d’alimentation, outils électriques, onduleurs photovoltaïques, alimentation des serveurs, alimentation sans interruption (ASI), alimentation des stations de base
- Appareils grand public : appareils électroménagers (par exemple climatiseurs, réfrigérateurs, aspirateurs, machines à laver)
Pages de produit
Les utilisateurs peuvent désormais effectuer des recherches par série ou par valeur de résistance et acheter des échantillons sur les pages produits : https://www.rohm.com/products/resistors
