Rohm Semiconductors News

Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles

Large plage de tension d’entrée (de -0,2 V à +26 V), idéale pour les applications de détection du courant fonctionnant à partir d’alimentations 12/24 V.

Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles

ROHM a récemment développé les nouveaux circuits intégrés d’amplificateurs de détection de courant de haute précision et économes en place (série BD1421x-LA). Ces ICs sont dédiés aux applications industrielles, y compris les stations de base sans fil, les API et les onduleurs, ainsi que les applications grand public comme les appareils ménagers.


Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles

Depuis quelques années, la demande de détection de courant est en hausse dans de nombreuses applications. Par exemple, une détection de courant de haute précision est nécessaire pour améliorer l’efficacité de la rotation des moteurs et pour détecter des anomalies. Dans le même temps, la surface de montage doit être réduite. Cependant, les configurations conventionnelles (amplificateurs opérationnels + composants discrets) sont généralement confrontées à des défis comme la détérioration de la précision de détection de courant en raison de variations dans la précision des composants et les caractéristiques de température. Il est aussi difficile de garder la superficie de montage à une petite taille.

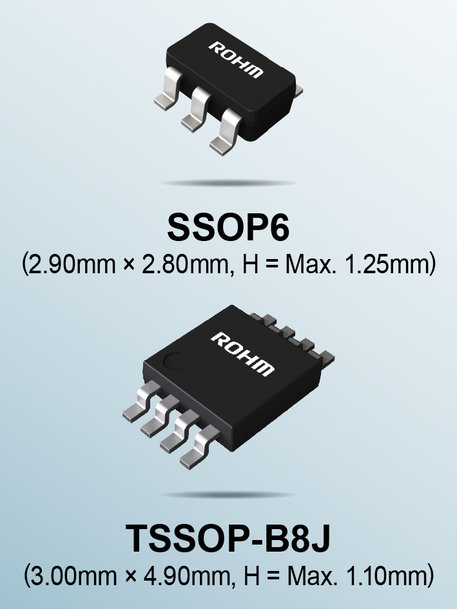

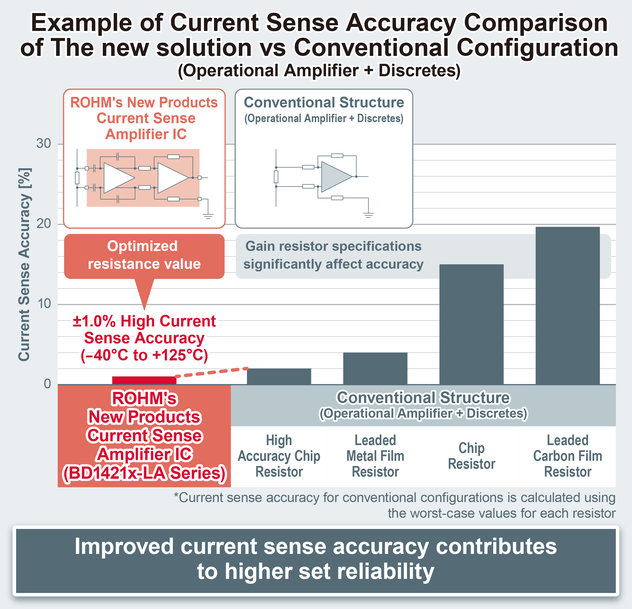

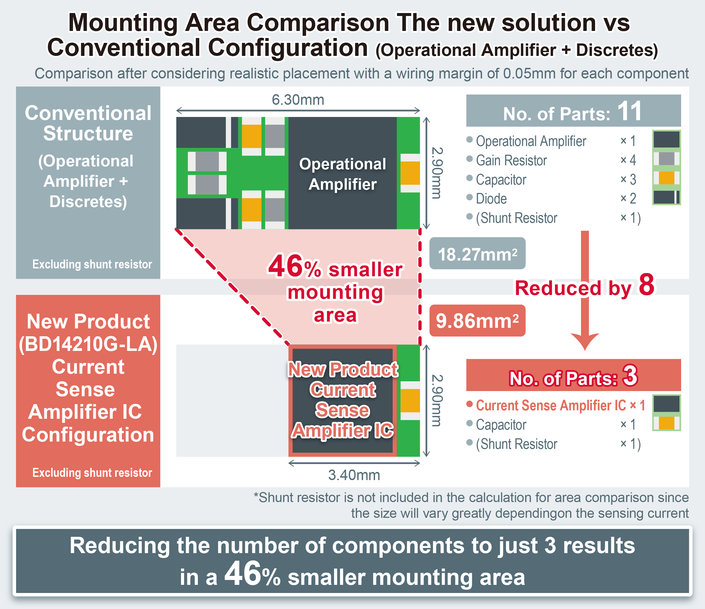

Pour y répondre, ROHM a tiré parti de ses points forts dans le domaine de la technologie analogique pour développer une nouvelle série de circuits intégrés d’amplificateurs de détection de courant permettant d’obtenir une détection de courant de haute précision dans une conception économe en place. Le BD14210G-LA incorpore tous les composants périphériques requis. Cela simplifie la détection de courant en connectant une résistance de shunt et un condensateur de bypass. Cela permet de réduire le nombre de composants de onze à seulement trois par rapport aux configurations conventionnelles (amplificateur opérationnel + composants discrets). De plus, cela diminue la superficie de montage de 46 % (boîtier SSOP6). En outre, une détection de courant très précise de ±1 % a été obtenue sur toutela plage de température (de -40 °C à +125 °C). Le circuit interne empêche la précision de la détection du courant de décroître, même lorsqu’un circuit de filtre RC externe pour la suppression du bruit est ajouté. Cela minimise le nombre d’heures de travail nécessaires à la conception. La large plage de tension d’entrée (de -0,2 V à +26 V) rend le BD14210G-LA idéal pour les applications de détection de courant fonctionnant à partir d’alimentations 12 V/24 V.


Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles


Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles

ROHM fournit des solutions de détection de courant combinant les nouveaux circuits intégrés d’amplificateurs de détection de courant à une gamme étendue de résistances de shunt. D’autres supports, tels que des conceptions de référence, sont disponibles et nous proposons également des modèles SPICE pouvant être téléchargés depuis le site Web de ROHM.

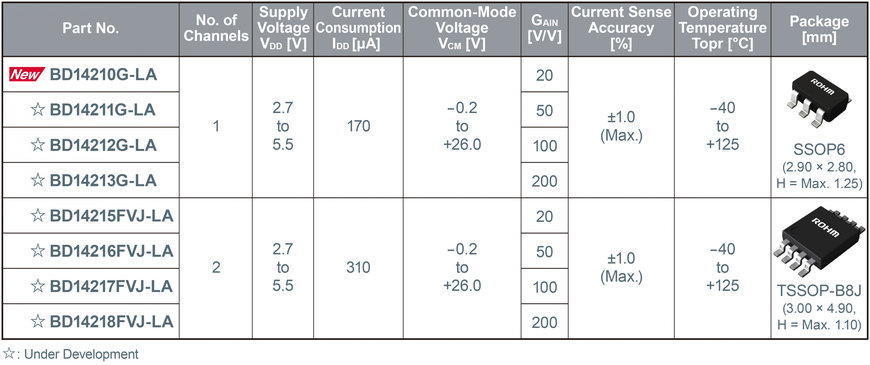

Gamme de produits
En plus du BD14210G-LA déjà en production en série, ROHM a prévu de sortir 8 modèles au total. La gamme inclura à la fois les variantes à 1 canal et 2 canaux dans quatre réglages de gain différents (20, 50, 100, 200 V/V).


Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles

Exemples d’applications

  • Équipements industriels : stations de base sans fil, API, onduleurs, chargeurs, etc.
  • Appareils grand public : purificateurs d’air, réfrigérateurs et autres.

Conception de référence
Des matériels de soutien comme la conception de référence (REFSENS003) ainsi que des modèles SPICE sont disponibles sur le site Web de ROHM.

Information ventes en ligne
Numéro de pièces applicable : BD14210G-LATR

Disponibilité : maintenant (production en série)

Distributeurs en ligne : Digi-Key et Mouser

Lancement prévu également chez d’autres distributeurs en ligne.

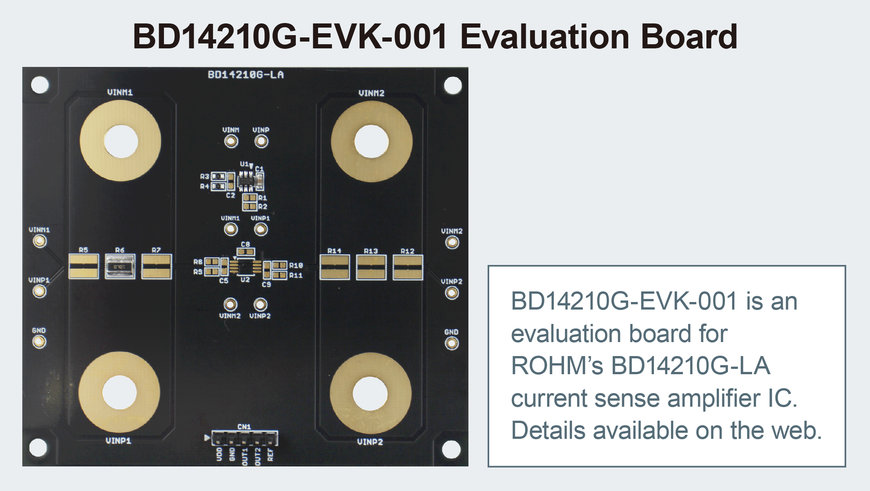

Informations de carte d’évaluation
N° de pièce de carte d’évaluation : BD14210G-EVK-001


Les nouveaux circuits intégrés d’amplificateurs de détection de courant d’une précision de ±1 % de ROHM réduisent la superficie de montage d’environ 46 % par rapport aux configurations conventionnelles
